一、产品结构:
钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。
二、产品用途：
钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。
注：本企业钢丝编织胶管参照GB/T3683-1992标准设计制作，并可根据要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT，SAE100R2AT标准胶管，本标准不适合蓖麻油基和脂基液体.
三、工作温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出请选用本厂专用产品
四、产品特点：
1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高，脉冲性能优越。
3.管体结合紧密，使用柔软，在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大，φ32以上定尺为20米，φ25以下可连达十米甚至百米以上。
五、钢丝编织液压胶管技术性能指标 (通径φ5-51, φ51-127):

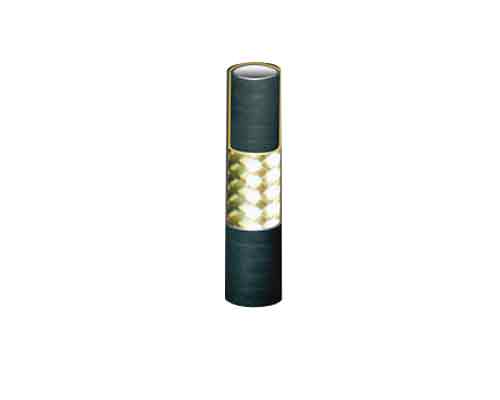

单层钢丝编织胶管技术参数
GB/T3683.1-2006
软管规格 | 内径 mm | 钢丝层直径 mm | 外径 mm | 工作压力
| 试验压力
| 爆破压力
| 最小弯曲半径 mm | 参考重量 | |||
MPa | Psi | MPa | Psi | MPa | Psi | ||||||
1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0.25 |
1-6.3-20 | 6±.0.5 | 11.7±0.6 | 16+1.0-0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0.34 |
1-8-17.5 | 8±0.5 | 13.7±0.6 | 18+1.0-0.8 | 17.5 | 2536 | 26.25 | 3804 | 52.5 | 7607 | 115 | 0.41 |
1-10-16 | 10±0.5 | 15.7±0.6 | 20+1.0-0.8 | 16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0.47 |
1-12.5-14 | 13±0.5 | 19.7±0.6 | 24+1.2-0.8 | 14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0.67 |
1-16-12 | 16±0.5 | 22.7±0.8 | 27+1.2-1.0 | 12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.70 |
1-19-10 | 19±0.5 | 25.7±0.8 | 30+1.2-1.0 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0.84 |
1-22-9 | 22±0.5 | 28.7±0.8 | 33+1.2-1.0 | 9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 0.95 |
1-25-8 | 25±0.5 | 32.2±0.8 | 37+1.2-1.0 | 8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 |
1-31.5-6 | 32±0.7 | 39.2±0.8 | 44+1.5-1.2 | 6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.38 |
1-38-5 | 38±0.7 | 45.2±0.8 | 50+1.5-1.2 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.80 |
1-51-4 | 51±0.7 | 58.2±0.8 | 63+1.5-1.2 | 4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 2.80 |
1-64-2.5 | 64±1.0 | 71±1.0 | 75+1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 4.00 |
1-76-1.5 | 76±1.0 | 84±1.0 | 88+1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 5.50 |
1-89-1 | 89±1.0 | 97±1.0 | 103+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 7.60 |
1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1250 | 9.00 |

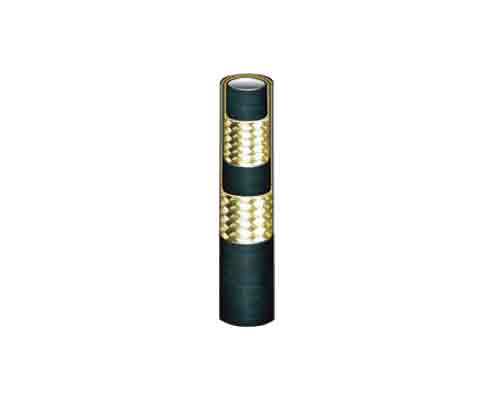

双层钢丝编织胶管技术参数
GB/T368.1-2006
软管规格 | 内径 mm | 钢丝层直径 mm | 外径 mm | 工作压力
| 试验压力
| 爆破压力
| 最小弯曲半径 mm | 参考重量 | |||
MPa | Psi | MPa | Psi | MPa | Psi | ||||||
2-5-60 | 5±0.5 | 11.2±0.6 | 15±0.8 | 60 | 8694 | 90 | 13041 | 150 | 21735 | 90 | 0.40 |
2-6-60 | 6±0.5 | 13.5±0.6 | 18+1.0-0.8 | 60 | 8694 | 90 | 13041 | 150 | 21735 | 100 | 0.45 |
2-8-50 | 8±0.5 | 15.5±0.6 | 20+1.0-0.8 | 50 | 7245 | 75 | 10868 | 125 | 18113 | 115 | 0.62 |
2-10-40 | 10±0.5 | 17.5±0.6 | 22+1.0-0.8 | 40 | 5796 | 60 | 8694 | 100 | 14490 | 130 | 0.71 |
2-10-53 | 10±0.5 | 17.5±0.6 | 22±0.8 | 53 | 7680 | 79.5 | 11520 | 132 | 19127 | 130 | 0.71 |
2-13-30 | 13±0.5 | 21.5±0.8 | 26+1.2-1.0 | 30 | 4347 | 45 | 6520 | 90 | 13041 | 180 | 0.93 |
2-16-21 | 16±0.5 | 24.5±0.8 | 29+1.2-1.0 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 205 | 1.00 |
2-16-34 | 16±0.5 | 24.5±0.8 | 29+1.2-1.0 | 34 | 4926 | 51 | 7390 | 85 | 12317 | 205 | 1.00 |
2-19-18 | 19±0.5 | 27.5±0.8 | 32+1.2-1.0 | 18 | 2608 | 27 | 3912 | 54 | 7825 | 240 | 1.23 |
2-19-34 | 19±0.5 | 27.5±0.8 | 32+1.2-1.0 | 34 | 4926 | 51 | 7390 | 85 | 12317 | 240 | 1.23 |
2-22-16 | 22±0.5 | 30.5±0.8 | 35+1.2-1.0 | 16 | 2318 | 24 | 3478 | 48 | 6955 | 280 | 1.38 |
2-25-15 | 25±0.5 | 34±0.8 | 39+1.2-1.0 | 15 | 2174 | 22.5 | 3260 | 45 | 6520 | 300 | 1.54 |
2-32-11 | 32±0.5 | 41±0.8 | 46+1.5-1.2 | 11 | 1594 | 16.5 | 2391 | 33 | 4782 | 420 | 1.82 |
2-38-10 | 38±0.7 | 47±0.8 | 52+1.5-1.2 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 500 | 2.44 |
2-51-8 | 51±0.7 | 60±0.8 | 65+1.5-1.2 | 8 | 1159 | 12 | 1789 | 24 | 3478 | 630 | 3.18 |
2-64-5 | 64±1 | 73±1 | 77±1.5 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 790 | 3.74 |
2-76-4 | 76±1 | 86±1 | 90±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 920 | 4.77 |
2-89-3 | 89±1 | 99±1 | 103±1.5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1060 | 5.73 |
2-102-3 | 102±1 | 113±1 | 118±1.5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1200 | 6.16 |
2-127-2 | 127±1 | 138±1 | 143±1.5 | 2 | 290 | 3 | 448 | 6 | 869 | 1450 | 7.32 |

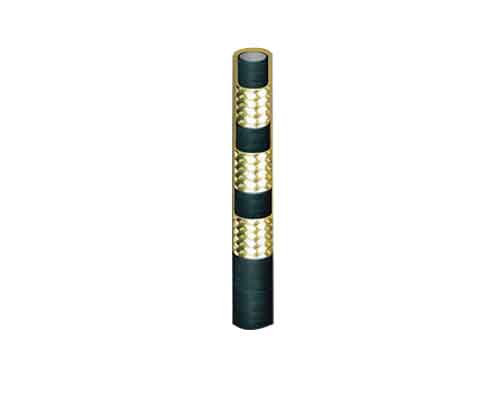

三层钢丝编织胶管技术参数
GB/T3683.1-2006
软管规格 | 内径 mm | 钢丝层直径 mm | 外径 mm | 工作压力
| 试验压力
| 爆破压力
| 最小弯曲半径 mm | 参考重量 | |||
MPa | Psi | MPa | Psi | MPa | Psi | ||||||
3-5-72 | 5±0.5 | 13.2±0.6 | 17±0.8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0.50 |
3-6-68 | 6±0.5 | 15.0±0.6 | 19±1.0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0.56 |
3-8-54 | 8±0.5 | 17.5±0.6 | 22±1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0.83 |
3-10-44 | 10±0.5 | 19.5±0.6 | 24±1.0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0.95 |
3-13-36 | 13±0.5 | 23.5±0.8 | 28±1.2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1.22 |
3-16-32 | 16±0.5 | 26.5±0.8 | 31±1.2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1.30 |
3-19-28 | 19±0.5 | 29.5±0.8 | 34±1.2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1.62 |
3-22-26 | 22±0.5 | 32.5±0.8 | 37±1.2 | 26 | 3750 | 35 | 5650 | 65 | 9418 | 380 | 1.81 |
3-25-24 | 25±0.5 | 36.0±0.8 | 41±1.2 | 24 | 3500 | 36 | 5200 | 60 | 8694 | 400 | 1.99 |
3-32-13 | 32±0.7 | 43.0±0.8 | 48±1.2 | 13 | 1884 | 19.5 | 2826 | 39 | 5651 | 450 | 2.46 |
3-38-12 | 38±0.7 | 49.0±0.8 | 54±1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 3.08 |
3-51-10 | 51±0.7 | 62.0±0.8 | 67±1.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3.96 |
3-64-6 | 64±1.0 | 75.0±1.0 | 80±1.5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4.72 |
3-76-5 | 76±1.0 | 88.0±1.0 | 92±1.5 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 960 | 5.69 |
3-89-4 | 89±1.0 | 101.0±1.0 | 105±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 6.8 |
3-102-3.5 | 102±1.0 | 115.0±1.0 | 119±1.5 | 3.5 | 507 | 5.25 | 761 | 10.5 | 1521 | 1280 | 7.34 |
3-127-3 | 127±1.0 | 140±1.0 | 145±1.5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1560 | 8.45 |
